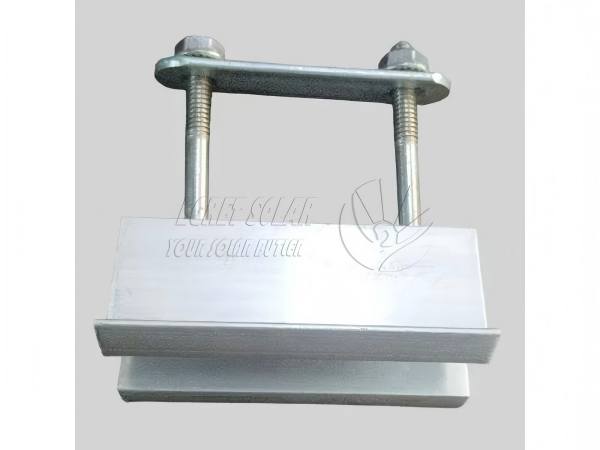

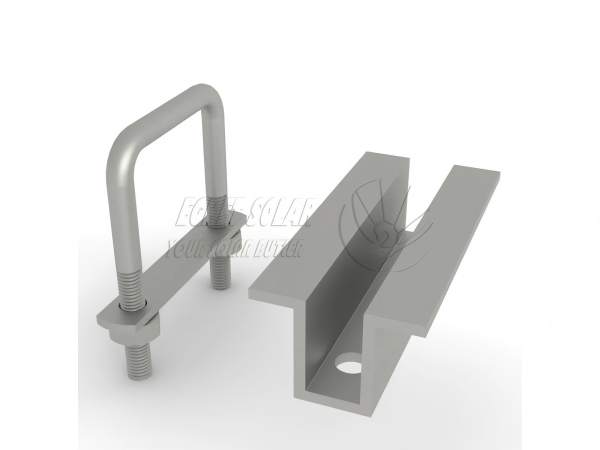

Doppelte U-Bolzen-Solar-Mittelklemme

Die Doppel-U-Bolzen-Solar-Mittelklemme von Egret wird verwendet, um die Solarmodule auf beiden Seiten in der Mittelposition zwischen zwei benachbarten Photovoltaik-Solarmodulen zu befestigen. Im Gegensatz zu gewöhnlichen Solar-Mittelklemmen undEndklemmeDer Klemmenkörper ist länger (80–100 mm), was zu einer gleichmäßigeren Kraftverteilung führt und eine Pufferstruktur bildet, um ein Zusammendrücken und Verkratzen des Photovoltaik-Aluminiumrahmens zu verhindern.

Die Standardlänge des Produkts beträgt 80–100 mm, andere kundenspezifische Längen werden akzeptiert. Es ist mit den gängigen 30/35/40 mm-Photovoltaikmoduldicken auf dem Markt kompatibel; Die Höhe des U-Profils kann individuell angepasst werden, um verschiedenen Spezifikationen von quadratischen Hauptträgern aus Stahl zu entsprechen.

PRODUKTPARAMETER

Anpassungsanweisungen

Option für Aluminium-Klemmenlänge: 80 mm bis 120 mm

Geeignete Rahmenhöhe für PV-Module: 30 bis 40 mm

Breite der U-Bolzen-Öffnung (geeignet für Hauptträger mit rechteckigem Rohr): 40/60/80/100 mm, geeignet für rechteckige Halterungen 40×60, 50×80, 50×100 usw

U-Bolzen-PV-Befestigungsdurchmesser: typischerweise M8 und M6

Wenn die Halterungsschiene aus einem runden Rohr besteht, kann eine U-förmige, abgerundete Schraube verwendet werden. Wenn U-förmiger Stahl verwendet wird, kann verwendet werdenSolar-Mittelklemme mit Kunststoffmutter .

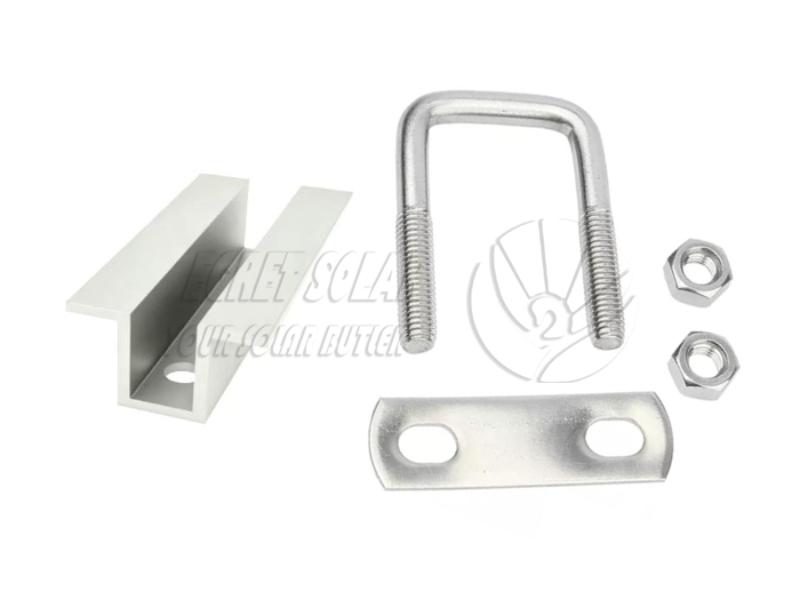

Enthaltene Komponenten

Der komplette Satz U-Bolzen-PV-Klemmen wird als Set geliefert, es ist kein separater Kauf von Zubehör erforderlich. Das Komplettset besteht aus Folgendem:

1.Aluminium-Mittelklemme *1

(Strangpressprofil aus Al6005-T5-Aluminiumlegierung, eloxierte Oberfläche

2.Aluminium-Langplatte*1

(Aluminiumklemme aus dem gleichen Material）

3.U-Bolzen *1:

(Q235-Stahl feuerverzinkt, integral gebogen, rostfrei und witterungsbeständig）

4. Flache Unterlegscheiben *2

(Feuerverzinkte Standardbefestigungen, Anti-Lockerung und Anti-Rutsch）

5.Flanschmuttern oder Außensechskantmuttern *2

Merkmale der U-Solar-Mittelklemme

Ausgewogene Spannungsverteilung verhindert ein Verrutschen der Platte

Der große Verbindungsbereich zwischen der Aluminiumklemme und dem Rahmen und der Schiene des Solarmoduls sorgt im Vergleich zur herkömmlichen Mittelklemme für eine gleichmäßige Spannungsverteilung und verhindert so ein Verschieben des Moduls bei starkem Wind und Temperaturschwankungen.

Langfristige Korrosionsbeständigkeit im Außenbereich

Die doppelschichtige Solar-Montageklemme ist beständig gegen UV-Strahlen, Regen und Säure-/Laugen-Korrosion; Die U-Bolzen sind feuerverzinkt und gewährleisten einen rostfreien Betrieb für 15 Jahre, selbst in Küstengebieten mit hohem Salznebel und regnerischen südlichen Regionen, geeignet für verschiedene raue Außenumgebungen.

Toller Kundendienst

Unsere Produkte verwenden hochwertige Stahlbasismaterialien und verfügen über eine 65 µm dicke verzinkte Schicht, was eine 25-jährige Lebensdauer und eine 12-jährige Garantie bietet.

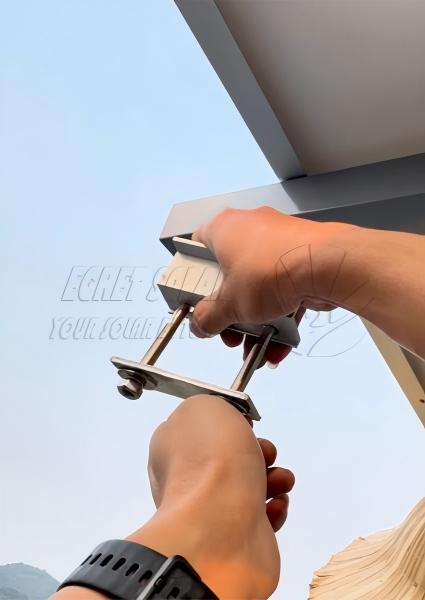

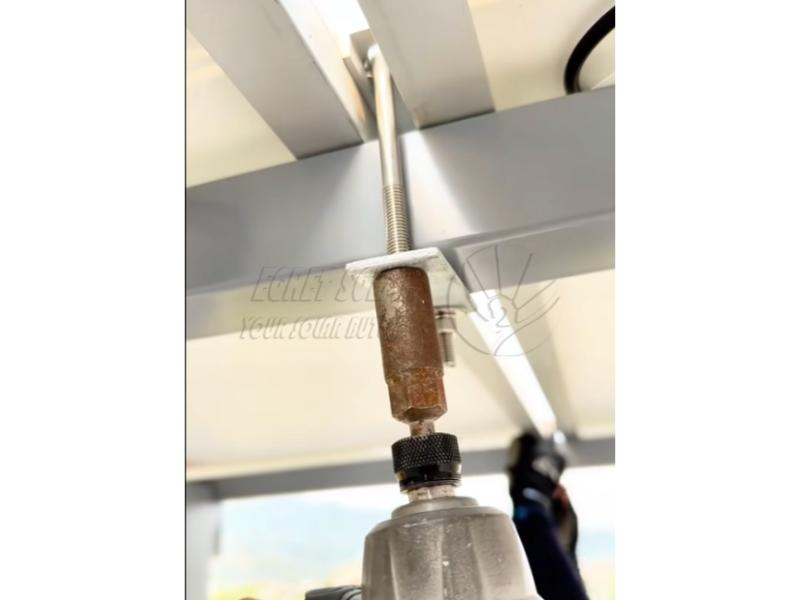

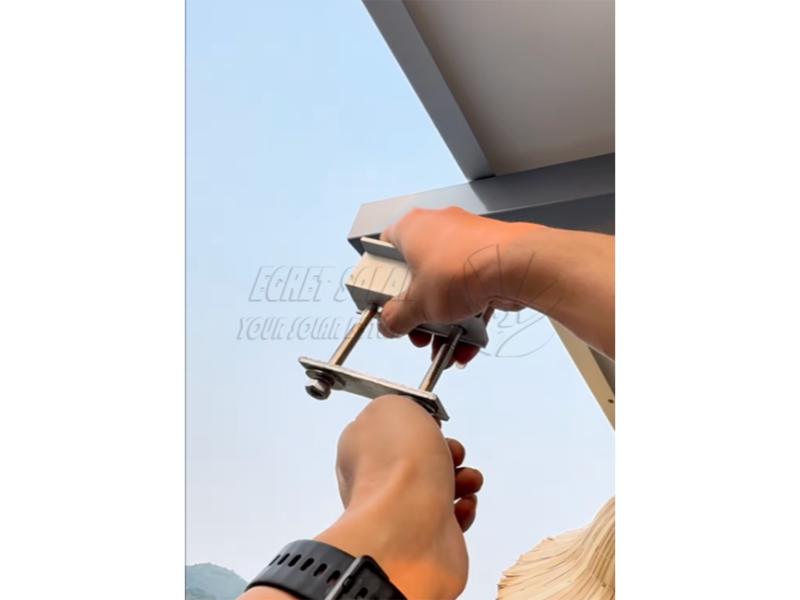

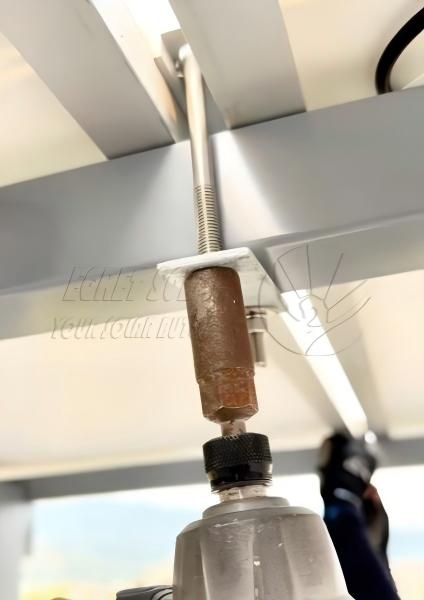

                                                                   Installationsbild, bereitgestellt von einem Kunden aus Mauritius

FAQ

Q1. An welchen Vierkantrohrträgern kann der U-Bolzen befestigt werden?

A1. Standard-U-Bügel passen auf rechteckige quadratische Träger aus verzinktem/ZAM-Stahl. Wenn Ihre Halterung Träger mit besonderer Breite/Dicke verwendet, können wir die Höhe des U-Bügels und die Öffnungsweite gemäß Ihren Zeichnungen anpassen.

Q2. Kann diese Klemme in Gebieten mit hohem Salznebel in Meeresnähe verwendet werden?

A2: Ja. Die Solar-U-Mittelklemme ist UV-beständig und beständig gegen sauren Regen; Die feuerverzinkten Verbindungselemente bestehen einen 500-Stunden-Salzsprühtest. Für stark korrosive Umgebungen wie Inseln kann der Zink-Aluminium-Magnesium-Bolzen aufgerüstet werden, mit einer Lebensdauer im Freien von über 20 Jahren.

F3: Wenn die Installationsumgebung rau ist, gibt es empfohlene Erdungssysteme, die an diese Mittelklemme angepasst werden können?

A: Wir empfehlen die Verwendung des hochfesten Zam-Vierkantrohrsystems, das für Gebiete mit starkem Schnee und Wind in Europa geeignet ist. Es ist kein Schweißen erforderlich. Die Verbindung und Befestigung erfolgt direkt mit Schrauben, was die Installation erleichtert.
