Wie installiert man ein Ost-West-Ballast-Solarmontagesystem?

[Vorbereitung vor der Installation]

Hier ist eine Liste der Dinge, die Sie vor der Installation vorbereiten müssen:

Werkzeuge:

Schraubendreher: Zum festen Anziehen von Schrauben.

Maßband: Wird verwendet, um sicherzustellen, dass die Halterung in der richtigen Position ist.

Ebene: Wird verwendet, um zu bestätigen, dass die Halterung horizontal installiert ist.

Zu unserem Solar-Ballastsystem gehört folgendes Zubehör:

Vormontierte Stativhalterung, Schiene und Schienenverbindung.MittelklemmeUnd Endklemme, Schienenklemme, Erdungsklemme undErdungsöse、 Ballastwanne 、 M8*60 Sechskantschrauben und M8 Flanschmutter. Es ist zu beachten, dass Sie die Zementblöcke selbst bereitstellen müssen.

Vormontierte Stativhalterung

Schiene und Schienenverbindung

Mittelklemme und Endklemme

Schienenklemme

Erdungsclip und Erdungsöse

Ballastwanne

[Schritt 1]

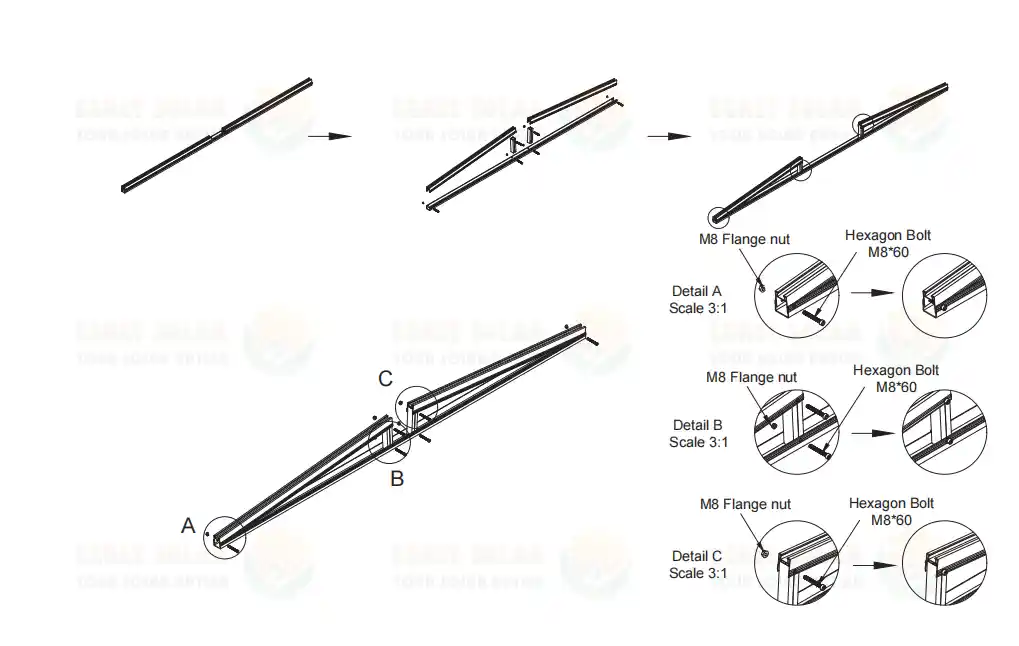

Klappen Sie die vormontierte Halterung auf und installieren Sie M8*60-Sechskantschrauben und M8-Flanschmuttern an den in der Abbildung unten markierten Punkten A, B und C, um die Stativhalterung zu befestigen.

[Schritt 2]

Die vormontierten Stativstützen des Solar-Flachdach-Montagesystems sind laut Zeichnung im Abstand von 2500 mm angeordnet.

[Schritt 3]

Platzieren Sie die Ballastwanne der Reihe nach in der vormontierten Stativhalterung. Der Abstand zwischen den beiden Ballastwannen beträgt ca. 1275 mm, wie in der Abbildung dargestellt.

[Schritt 4]

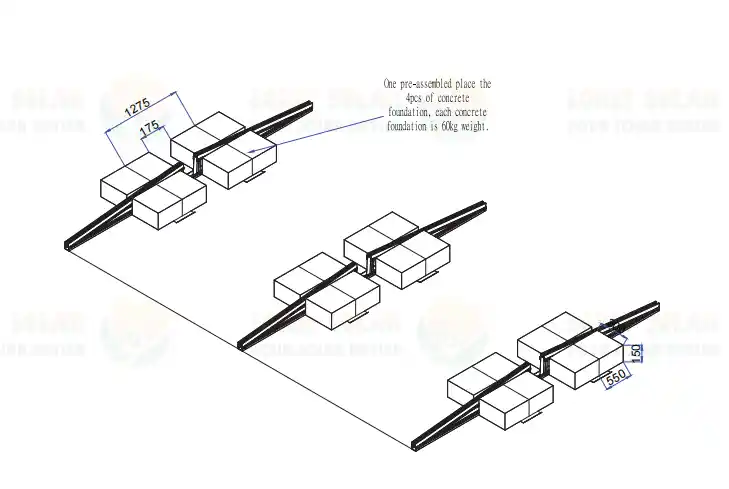

Legen Sie den Betonblock auf die Ballastwanne. Es ist zu beachten, dass ein vormontierter Stativträger von vier Betonblöcken getragen werden muss und jeder Betonblock mindestens 60 kg wiegen muss. Die Abmessungen und die Platzierung der Zementblöcke im Beton-Flachdachballast-Solarmontagesystem sind in der folgenden Abbildung dargestellt.

[Schritt 5]

Nachfolgend sehen Sie eine Draufsicht auf den vormontierten Stativträger, die Ballastwanne und den Betonblock, nachdem die oben genannten Installationsschritte abgeschlossen wurden.

[Schritt 6]

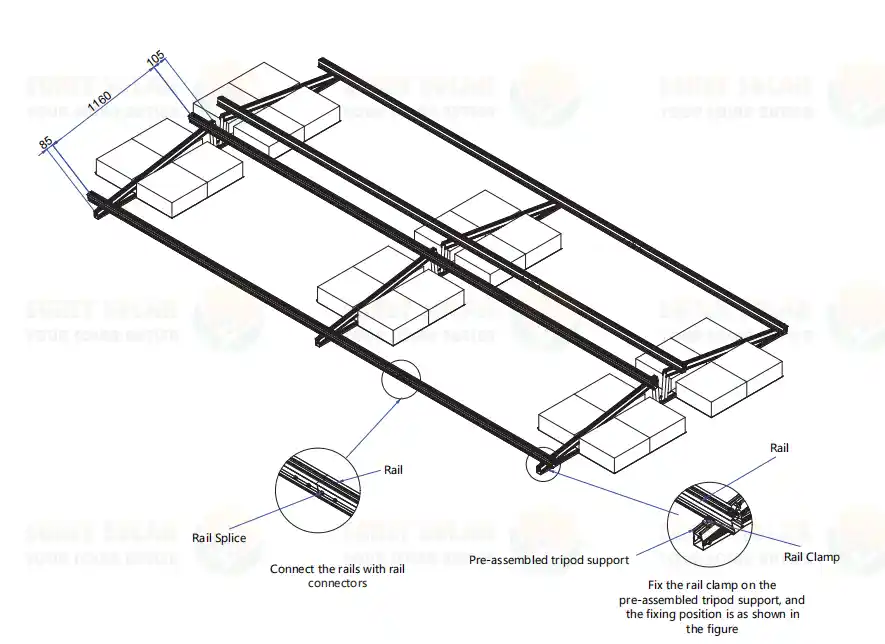

Verbinden Sie die Schienen mit dem Schienenverbinder und befestigen Sie die Schienenklemmen an der vormontierten Stativhalterung, wie in der Abbildung gezeigt.

[Schritt 7]

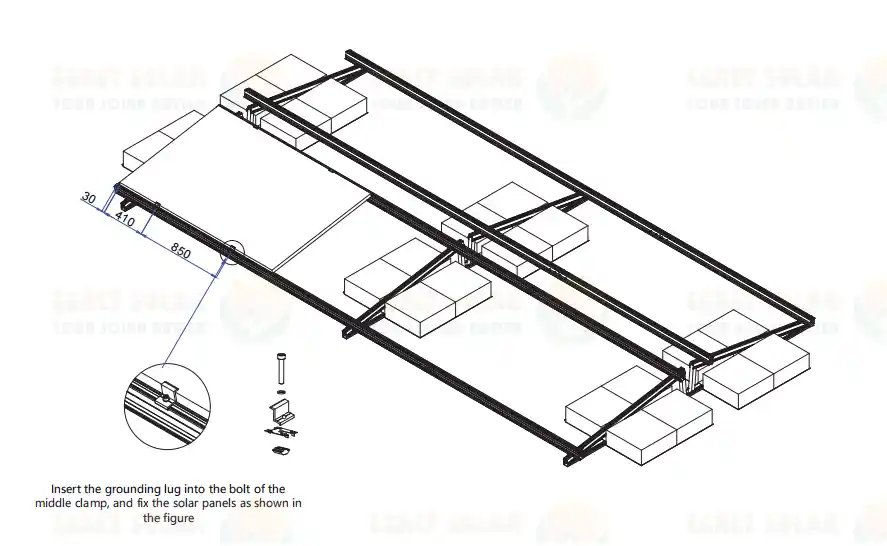

Platzieren Sie das Solarpanel auf der Schiene und stecken Sie den Erdungsclip in den Bolzen der Mittelklemme, wie in der Abbildung gezeigt.

[Schritt 8]

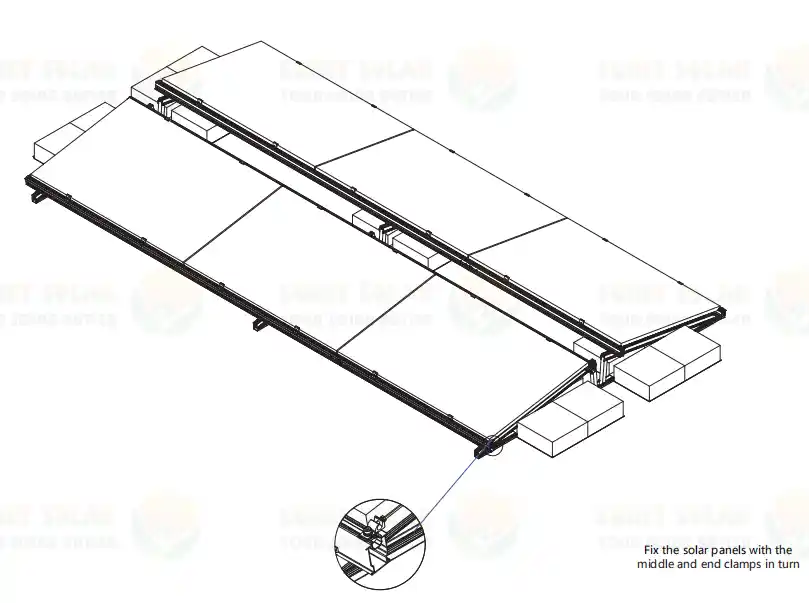

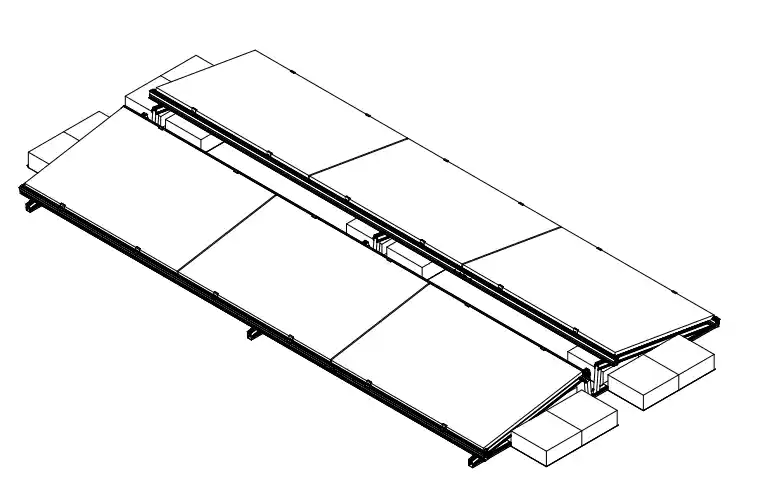

Platzieren Sie die Solarmodule der Reihe nach und installieren Sie dann die Mittelklemme und die Endklemme, um sie zu befestigen, wie in der Abbildung gezeigt. Damit ist die Installation des gesamten Ost-West-Solarballast-Montagesystems abgeschlossen.

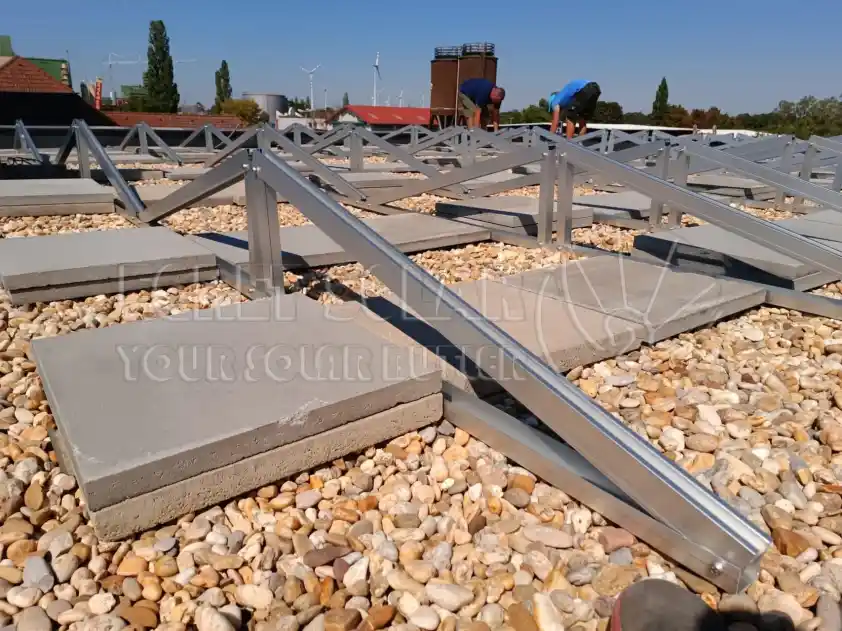

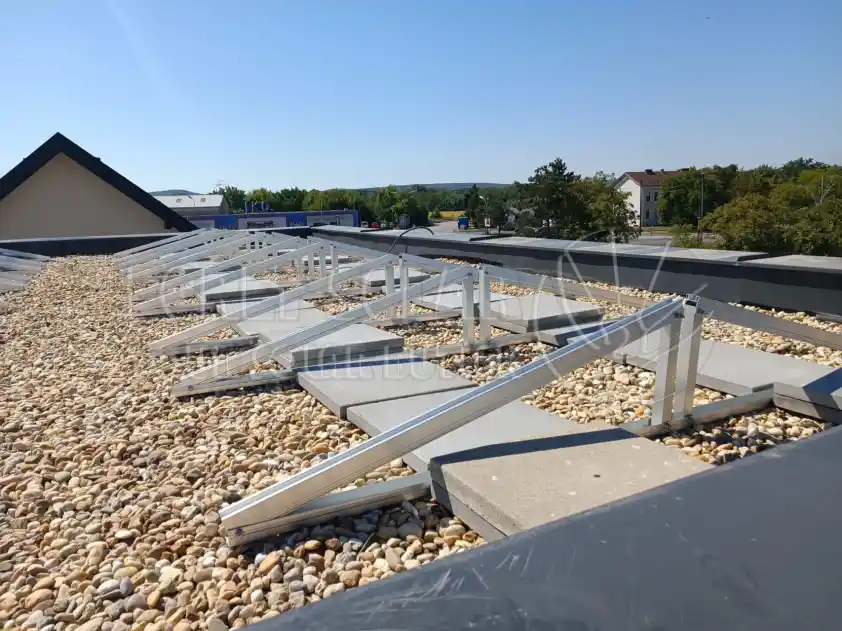

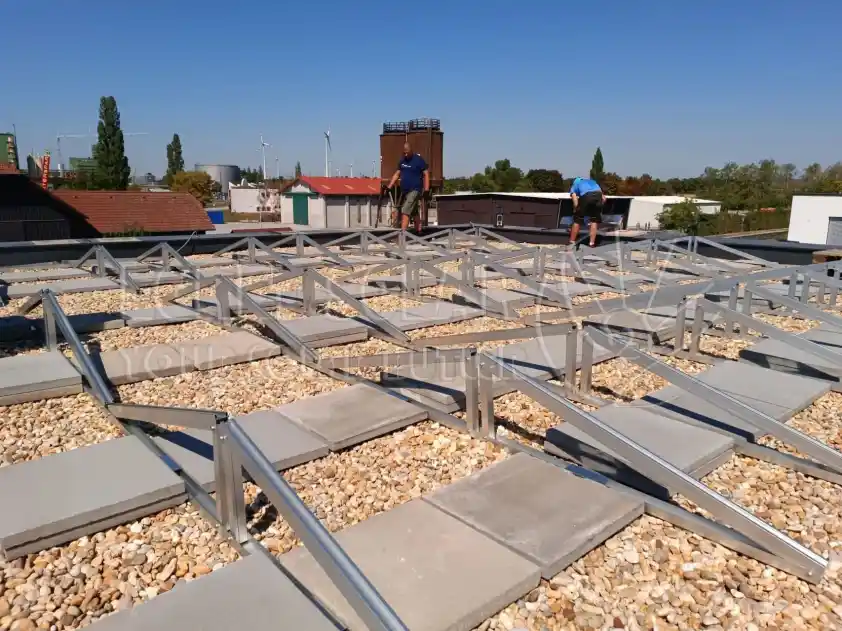

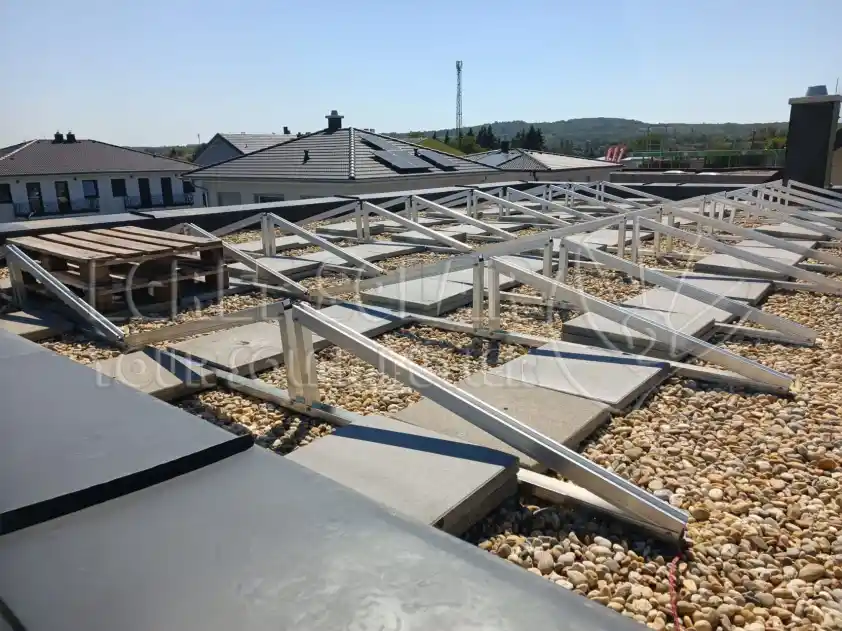

[Installationsbeispiel]
