Photovoltaik-Ziegeldach-Montageset

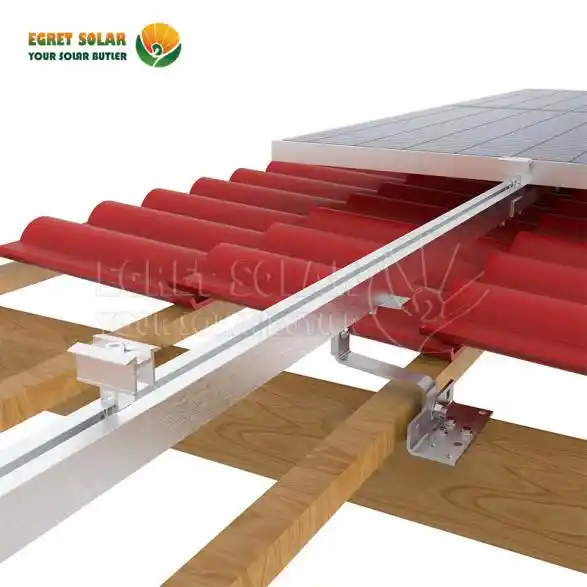

Das Photovoltaik-Ziegeldach-Montageset ist ein komplettes Photovoltaik-Montagesystem, das von Xiamen Egret Solar New Energy Technology Co.,Ltd geliefert wird, um Solarmodule sicher und stabil auf Keramikziegeldächern (Tonziegeln) zu installieren. Dieses Struktursystem verwendet einen Dachhaken, eine Aluminiumschiene und ein Schnellklemmdesign. Es wird auf Dachpfetten montiertverstellbare Dachhaken aus EdelstahlAnschließend werden die PV-Module auf Schienen aus Aluminiumlegierung getragen und schließlich mithilfe einer Mittel- und Endklemme sicher befestigt. Das gesamte System zeichnet sich durch eine einfache Struktur und stromlinienförmige Komponenten aus, was sowohl eine einfache Installation als auch strukturelle Stabilität bietet.

Spezifikation

Komponente

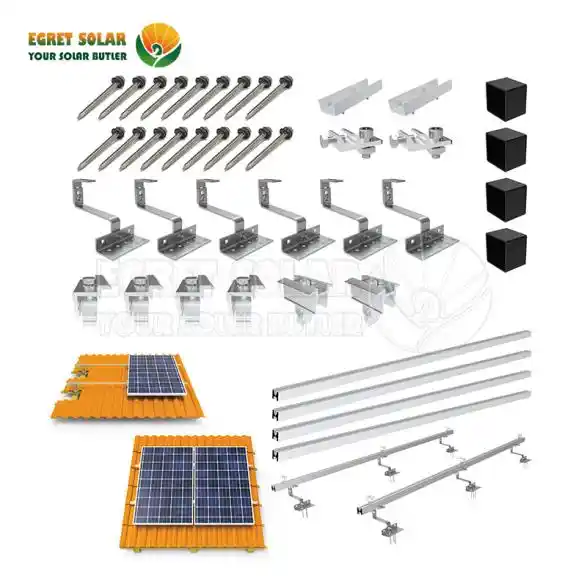

Das 2x PV-Montagesystemset von Egret Solar, das für die Installation von zwei Solarmodulen auf dem Dach konzipiert ist, umfasst die folgenden Komponenten.

1.VierteiligAluminium-Solarschienen 40x40mm. Es besteht aus einer hochfesten Aluminiumlegierung AL6005-T5 mit eloxierter Oberfläche und einer Oberflächenoxidschichtdicke von 10 µm und bietet hervorragende Korrosionsbeständigkeit und geringes Gewicht. Die Schienen werden mittels Muttern an Haken befestigt, um die Photovoltaikmodule zu tragen. Das einzigartige Querschnittsdesign ermöglicht das Einrasten der Muttern von jeder Position auf der Ober- oder Oberseite der Schienen aus, was die Installation flexibel und bequem macht.

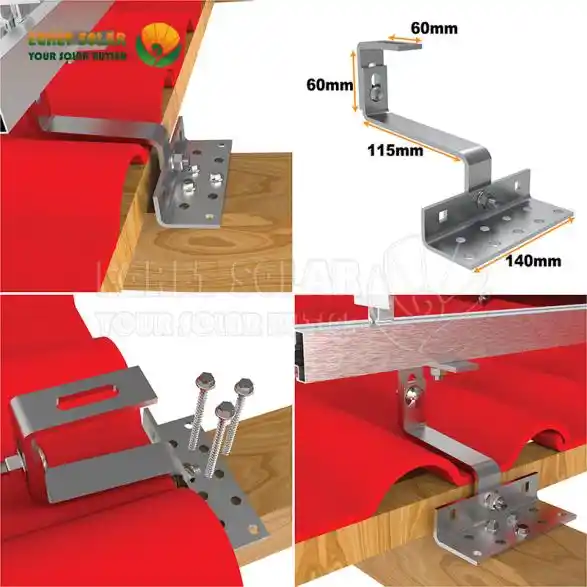

2. Sechsteilige, verstellbare Dachhaken. Hergestellt aus Edelstahl SUS304, bieten sie hohe Festigkeit und Korrosionsbeständigkeit. Die Haken werden mit selbstschneidenden Schrauben an Dachbalken befestigt. Die verstellbaren Haken unterstützen sowohl die horizontale als auch die vertikale Anpassung, um sich flexibel an verschiedene Ziegelarten und Dachunebenheiten anzupassen.

3. 2 Stück Schienenverbinder. Die Schienenverbinder werden häufig zum Verbinden zweier Schienen verwendet. Sie können die Länge der Aluminiumschiene verlängern. Akzeptieren Sie die Anpassung.

4. 4 Stück Schnellendklemmen. Es wird an der Außenkante des Photovoltaikmoduls installiert und eignet sich für gerahmte Photovoltaikmodule mit einer Dicke von 30–40 mm.

5,2 Stück schnelle Mittelklemmen. Das kompakte Design wird zwischen zwei Photovoltaikmodulen montiert und überträgt Lasten effektiv und sorgt für einen gleichmäßigen Modulabstand.

6,2 Stück Erdungsklemmen. Wird für elektrische Erdungsanschlüsse des Solarmontagesystems verwendet. Es gewährleistet die Blitzschutz-Erdungssicherheit der gesamten Photovoltaikanlage.

7. vier Stück Endkappen

Diese Endkappen werden an beiden Enden der Schiene angebracht und bieten Staub- und Wasserdichtigkeit sowie Schutzfunktionen. Sie verhindern das Eindringen von Fremdkörpern in die Schiene und verlängern so die Lebensdauer des Systems.

Anwendung

Das Ziegeldach-Befestigungsset dient zur Installation und Befestigung von zwei Photovoltaik-Solarmodulen bei der Installation von Photovoltaik-Anlagen mit Ziegeldächern in Wohngebäuden und bei Photovoltaik-Projekten mit Ziegeldächern für kleine Gewerbegebäude.

Vorteile

1. Einfache und schnelle Installation

Das Fliesen-/Schiefer-/Schrägdach-Montageset für 2 Solar-PV-Module besteht nur aus wenigen Komponenten, wie Dachhaken, Solarschienen und Klemmen usw. Das einzigartige Schienenquerschnittsdesign ermöglicht das Einrasten der Klemmen aus jeder Position. Dies verbessert die Installationseffizienz erheblich.

2. Schützt das Dach und verhindert Schäden an den Ziegeln

An den Dachziegeln ist kein Bohren oder Schweißen erforderlich. Dadurch wird die Unversehrtheit und Wasserdichtigkeit der Dachziegel wirksam geschützt.

3. Hochwertige Materialien, langlebig und langlebig

Hergestellt aus der Aluminiumlegierung AL6005-T5 und SUS304, bietet es hohe Festigkeit, ausgezeichnete Korrosionsbeständigkeit und Rostbeständigkeit. Die Lebensdauer des gesamten Systems kann bis zu 25 Jahre betragen.

4. Zwei-Wege-Anpassung, hohe Anpassungsfähigkeit

Die verstellbaren Haken können sowohl horizontal als auch vertikal verstellt werden.

5. Kompletter Bausatz, Lösung in einem Schritt. Dieser Bausatz enthält sämtliches Zubehör, das für die Installation von zwei Solarmodulen erforderlich ist. Es ist nicht erforderlich, zusätzliches Zubehör zu kaufen. Die Installation ist sofort einsatzbereit.

FAQ

Q1. Kann ich das kostenlose Muster des PV-Halterungsziegeldach-Sets mit 2 Modulen erhalten?

A1. Ja, natürlich. Normalerweise stellt Egret Solar die kostenlose Probe zur Verfügung. Die Fracht wird jedoch abgeholt.

Q2. Wie lange ist die Lieferzeit für Egret-Solarmontagehalterungen, wie z. B. Solar-Carports?

A2. 10-25 Tage nach Erhalt der Anzahlung. Dies hängt von der Bestellmenge ab.

Q3. Welche Zertifizierung haben Sie?

A3. Wir verfügen über eine CE-, SGS- und ISO-Zertifizierung.

Q4. Wie ist die Verpackungsweise?

A4. Kartons mit Paletten

F5. Wie lauten die Zahlungsbedingungen?

A5. Normalerweise per T/T 30 % Anzahlung, T/T 70 % Restbetrag vor dem Versand.
