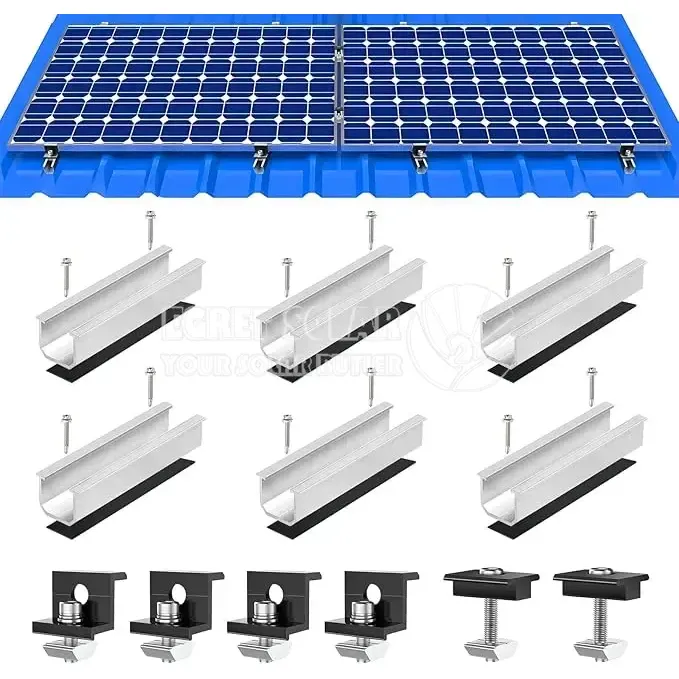

PV-Montagesatz für Trapezdach

Das Xiamen Egret Solar-PV-Montageset für Trapezdächer besteht aus hochwertigem Aluminiumlegierungsmaterial mit eloxierter Oberfläche, das rost- und korrosionsbeständig ist. Es bietet eine zuverlässige Befestigung Ihrer Solarmodule und sorgt für eine lange Lebensdauer, auch bei extremen Wetterbedingungen. Dank des durchdachten Designs und der klaren Anleitung ist die Installation unserer Schienen schnell und einfach. Durch die Verwendung unserer kompletten Trapezblech-Solarhalterung sparen Sie nicht nur Zeit bei der Beschaffung von Zubehör, sondern auch Geld, da Sie keine zusätzlichen Teile kaufen müssen

Einzelheiten:

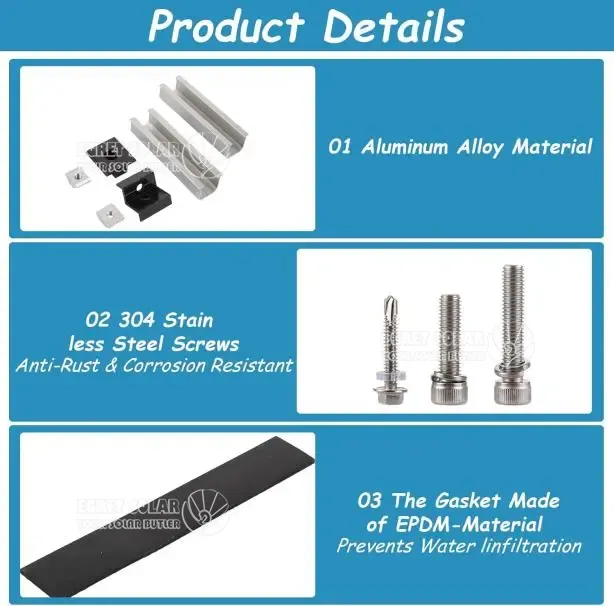

Hochwertiges Material aus Aluminiumlegierung: Die Solar-Metalldachhalterung besteht aus einer Aluminiumlegierung (AL6005-T5), die robust und langlebig, korrosionsbeständig und für alle Wetterbedingungen geeignet ist.

Montage für Solarmodule auf Blechdachmontage, geeignet für Solarmodule.

Produktfarbe: Schwarz + Silber

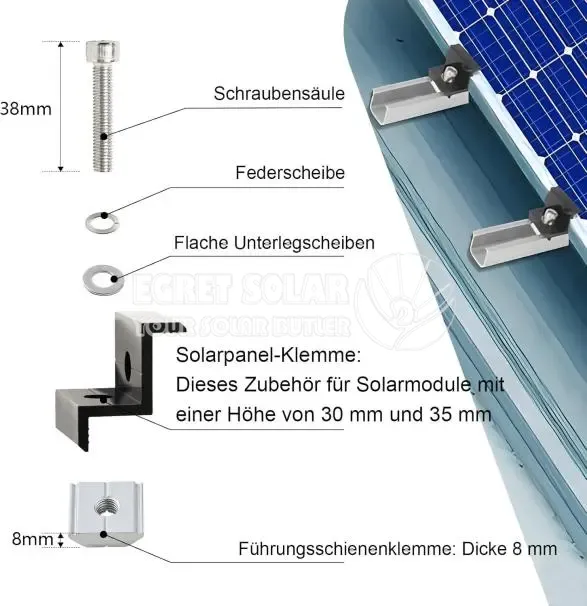

Mittelklemme: 30 mm, 35 mm (geeignet für Solarmodule).

Endklemmen: 30 mm, 35 mm (geeignet für Solarmodule).

Vorteil:

PV-Montageset für Trapezdach aus hochwertiger Aluminiumlegierung (AL6005-T5), Oberfläche eloxiert für glatte Kanten, stabil und korrosionsbeständig gegen UV-Strahlen, Hitze, Kälte und Feuchtigkeit.

Solarhalterungen für Blechdächer für Solarmodule werden verwendet, um die Module an den Schienen zu befestigen und eine stabile Verbindung zwischen den Modulen herzustellen. Geeignet für Modulhöhen von 30–35 mm. Sie können die Einstellung entsprechend Ihren Bedürfnissen anpassen, um Stabilität und Leistung zu gewährleisten.

Solarhalterung, modularer Aufbau für einfache und bequeme Installation, kein kompliziertes Zubehör erforderlich, Wandmontage der PV-Modulhalterung, nur Schrauben und Muttern erforderlich, um die Solarmodule sicher an den Schienen zu befestigen und zu verbinden.

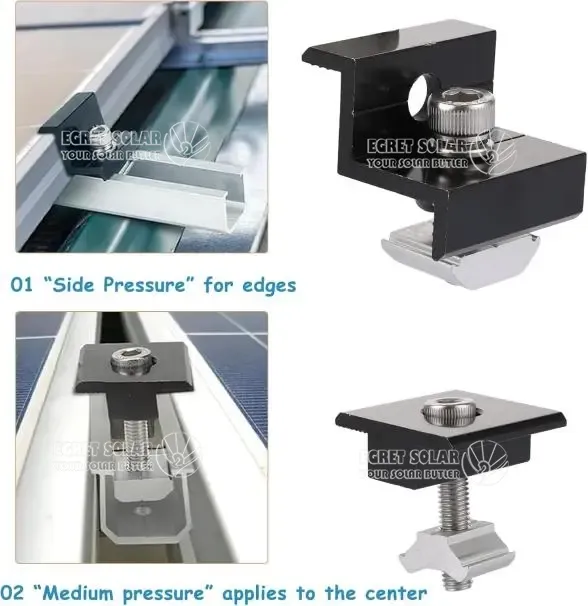

Die Solarhalterung für Trapezdächer ist mit einer verbesserten verstellbaren Klemme ausgestattet, die für Solarmodule mit einer Dicke von 30 bis 35 mm geeignet ist. Sie können das Solarpanel durch Anpassen der Klemme befestigen, um den besten Installationseffekt zu erzielen.

Die PV-Halterung eignet sich für eine Vielzahl von Anwendungen, darunter Wohnwagen, Häuser, Boote und Balkone. Es kann auf verschiedenen Dachtypen wie Ziegel-, Asphalt- oder Flachdächern installiert werden. Mit dieser Halterung können Sie Ihre Solarmodule überall dort montieren, wo Sie Sonnenenergie nutzen möchten.

FAQ

1. Welche Arten von PV-Halterungen eignen sich für Blechdächer?

Nicht durchdringende Klemmen:

Ideal für Stehfalz- oder Wellblechdächer. Diese werden ohne Bohren an erhabenen Nähten/Rippen befestigt, wodurch die Wasserdichtigkeit erhalten bleibt.

Durchdringende Reittiere:

Für Dächer ohne Stehfalz. Verwenden Sie an den Durchdringungspunkten selbstbohrende Schrauben mit EPDM-Unterlegscheiben und wasserdichten Dichtmitteln (z. B. Butylband).

Schienenlose Systeme:

Befestigen Sie die Paneele direkt an den Halterungen und reduzieren Sie so die Materialkosten. Geeignet für windarme Gebiete (<45 m/s).

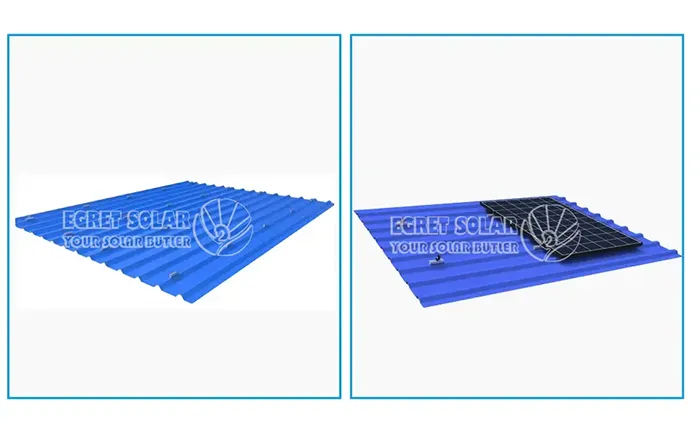

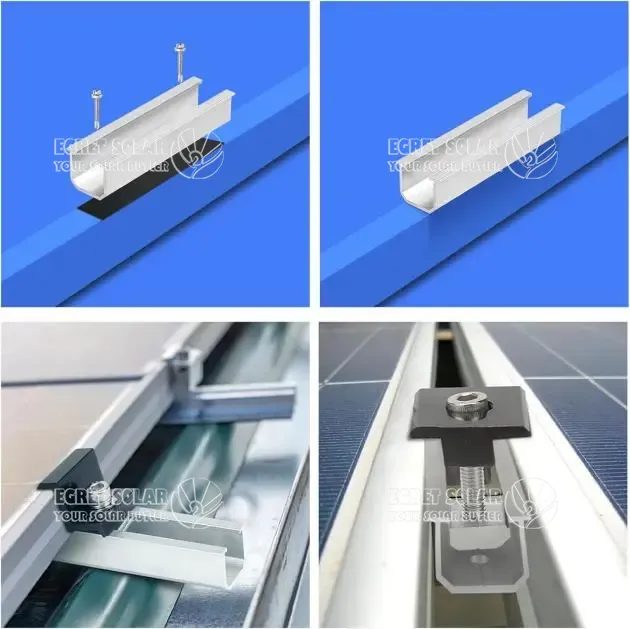

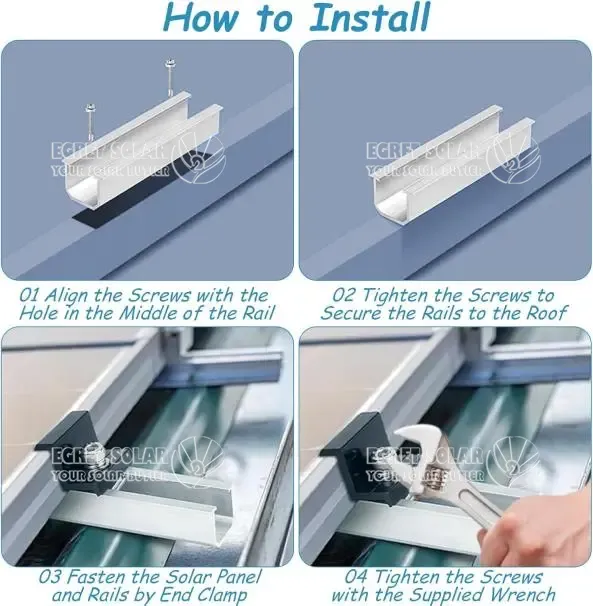

2. Wie erfolgt die Montage der Halterungen auf Wellblechdächern?

Wichtige Schritte:

Dachbewertung: Überprüfen Sie die Tragfähigkeit (≥1,4 kN/m² Schneelast, ≥216 km/h Windwiderstand) und prüfen Sie auf Korrosion/Schäden.

Klemmen-/Schienenausrichtung:

Richten Sie die Schienen parallel zu den Wellen aus.

Klemmabstand: 600–900 mm für Standardplatten; In Starkwindzonen auf 500 mm reduzieren.

Abdichtung: Tragen Sie Dichtmittel unter den Klemmenbasen und um die Schrauben herum auf, um das Eindringen von Wasser zu verhindern.

Drehmomentkontrolle: Ziehen Sie die Schrauben mit maximal 25 ft-lb an – zu starkes Anziehen verformt Blechbleche.

3. Welches Material sorgt für Langlebigkeit?

Aluminiumlegierung (6065-T5): Leicht, korrosionsbeständig; eloxiert für UV-Schutz.

Edelstahl (SUS304): Unverzichtbar für Küstengebiete/Gebiete mit hohem Salzgehalt. Vermeiden Sie das Mischen mit verzinktem Stahl, um elektrolytische Korrosion zu verhindern.

Oberflächenbehandlung: Eloxieren oder Pulverbeschichten verlängert die Lebensdauer auf über 25 Jahre.

4. Welchen Wind-/Schneelasten können diese Halterungen standhalten?

Windwiderstand: Das PV-Montageset für Trapezdach kann bis zu 216 km/h (60 m/s) erreichen, wenn der Schienenabstand ≤1,2 m beträgt.

Schneelast: Zertifiziert für 1,4–1,6 kN/m² (30–40 psf). Verringern Sie bei stärkerem Schnee den Schienenabstand oder fügen Sie Stützen in der Mitte der Spannweite hinzu.

Technische Standards: Entspricht AS/NZS 1170, DIN 1055 und TÜV-Windkanaltests.

5. Wie wirkt sich der Dachwinkel auf die Wahl der Halterung aus?

Dächer mit geringer Neigung (0°–10°): Verwenden Sie Neigungshalterungen (5°–10°-Sets), um den Paneelwinkel zu optimieren.

Steile Dächer (bis zu 60°): Verstellbare Dreieckshalterungen ermöglichen eine Neigung von 10°–60°.

Überlegungen zum Wind: Höhere Neigungen erhöhen den Windauftrieb – verstärken Sie ihn mit zusätzlichen Klemmen.

6. Welche Wartung ist erforderlich?

Jährliche Inspektionen: Nachdem die Installation der Solarmodulhalterung für 2 Solarmodule abgeschlossen ist, muss der feste Sitz der Schrauben jedes Jahr überprüft werden. Bei Lockerheit sollte diese rechtzeitig verstärkt und festgezogen werden.

Reinigung: Entfernen Sie Rückstände aus den Klemmkanälen, um Wasseransammlungen zu vermeiden.

Reparatur der Beschichtung: Verkratzte Eloxierung/Farbe innerhalb von 48 Stunden ausbessern, um Rost zu vermeiden.

7. Zertifizierungen und Garantie?

Obligatorische Zertifikate: TÜV, CE, SGS und ISO 9001 gewährleisten die strukturelle Konformität.

Garantie: 125 Jahre auf Hardware; 25 Jahre Leistungsgarantie verfügbar.
