Solarzubehör Aluminiumschiene für Metalldachmontagesystem

Für Metalldachinstallationen hat Egret Solar das Solarzubehör-Aluminiumschienen-Montagesystem für Metalldächer entwickelt, das sowohl eine schnelle Installation als auch zuverlässige strukturelle Leistung bietet. Die aus der stranggepressten Aluminiumlegierung AL6005-T5 gefertigte Schiene bietet eine hervorragende Festigkeit, um hohen Wind- und Schneelasten im Außenbereich standzuhalten.

Einfaches Design, robuste Struktur und für eine lange Lebensdauer gebaut. Die Rückseite der Schiene ist mit einem innovativen ineinandergreifenden Zahnmusterdesign ausgestattet, das sich völlig von der glatten Rückennut unterscheidet. Durch das präzise Zahnmuster auf der Rückseite und das Zusammenspiel mit dem dafür vorgesehenen Verbindungsstück kann die Position des Bauteils stufenlos angepasst und automatisch fixiert werden, ohne dass zusätzliche Verriegelungsblöcke erforderlich sind. Diese Ein-Schritt-Verriegelung verbessert die Montageeffizienz und die Sicherheit gegen Herausziehen erheblich.

Produktparameter

	Produktname	Solar-Aluminium-Montageschiene
	Layout	Landschaft
	Installationsort	Solardach-Montagesystem
	Windlast	0-60 m/s
	Schneelast	1,2 kN/m²
	Garantie	12Jahre
	Spezifikation	Normal. Maßgeschneidert.
	Material	AL6005-T5

SCHÜTZEN SIE FÄLLE

Diese Solarschiene aus eloxiertem Aluminium ist kein einzelnes Stück Material, sondern der Kern eines kompletten Installationssystems. Bei Verwendung in Verbindung mit „dediziert“.SchienenverbinderMittelklemmen, Endklemmen und L-Füße ermöglichen den schnellen Aufbau eines kompletten Stützsystems von der Dachklemmenfixierung bis zur Komponentenverriegelung. Die Verbinder verbinden die Schienen Ende an Ende und sorgen dafür, dass bei langen Strecken alles ausgerichtet und stabil bleibt. Mittelklemmen und Endklemmen fixieren die Paneele fest und bieten ausreichend Widerstand gegen Windsog und Auszugskräfte. Die L-Füße befestigen das gesamte System am Dach – egal, ob Sie mit Klammern, Pfetten oder Betonfundamenten arbeiten, sie passen sich problemlos an. Dieser Aufbau funktioniert auf allen Ebenen: Metalldächer, Betonflachdächer und bodenmontierte Solaranlagen gleichermaßen. Ein System, mehrere Anwendungen.

Installationsprozess

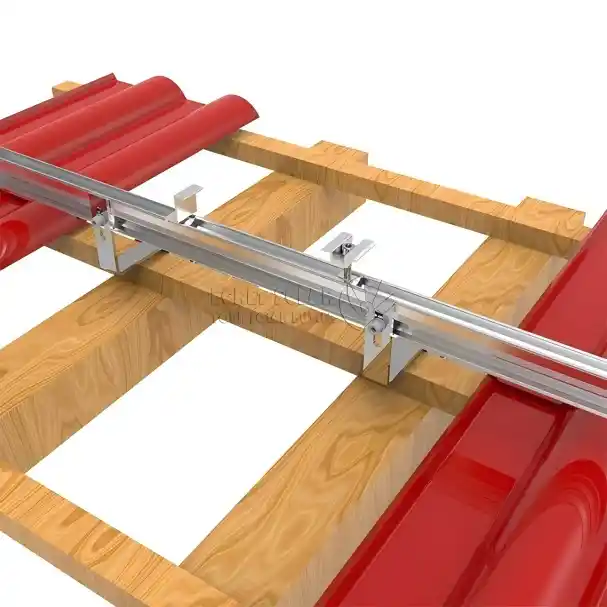

Bestimmen Sie anhand der Komponentenlayoutzeichnung genau die Installationspositionen der Haken auf dem Dach und stellen Sie sicher, dass der Abstand der Haken mit der Spannweite der Schienenhalterung übereinstimmt. Heben Sie die entsprechenden Dachziegel an, hängen Sie die Haken an den Pfetten ein, richten Sie sie aus und verriegeln und befestigen Sie sie anschließend mitselbstschneidende Schrauben. Anschließend legen Sie die Schiene für Solar-Montagehalterung in Längsrichtung über die Haken, stellen sie auf den vorgesehenen Abstand ein und verbinden und verriegeln die Schiene und die Haken mit Spezialschrauben. Wenn die Schienenlänge nicht ausreicht, verlängern Sie diese mit speziellen Verbindungsstücken, stecken Sie das Verbindungsstück in das Schienenende und ziehen Sie die Schrauben fest, um einen reibungslosen Übergang und eine kontinuierliche Tragfähigkeit an der Verbindungsstelle zu gewährleisten. Nach der Verlegung des Schienensystems beginnen Sie mit der Montage der Photovoltaik-Komponenten vom Rand aus, platzieren Sie die Endklemme und die Mittelklemme nacheinander, verriegeln und positionieren Sie sie zunächst und passen Sie dann die Komponentenanordnung gleichmäßig an, um ein sauberes Gesamtbild und gleichmäßige Lücken zu erzielen. Führen Sie abschließend eine umfassende Inspektion aller Schraubenverbindungspunkte durch, um sicherzustellen, dass das Drehmoment dem Standard entspricht und keine Lockerung vorliegt.

VORTEILE

1. Die Installation der schnellen und standardisierten Komponenten erfolgt direkt auf dem Solar-Montageschienen-Kit, ohne dass umfangreiche Schweiß- oder Bohrarbeiten vor Ort erforderlich sind. Die Baueffizienz ist hoch.

2.Es ist mit den meisten kristallinen Silizium-Photovoltaikmodulen kompatibel und die Komponenten verschiedener Marken sind grundsätzlich universell.

3. Gleichmäßige Kraftverteilung zum Schutz des Photovoltaik-Panels. Das Panel wird durch die Endklemme an der Schiene befestigt, wobei die Kraft gleichmäßig verteilt wird und es weniger wahrscheinlich zu Rissen oder Verformungen kommt.

FAQ

F1: Für welche Dachtypen ist dieses Solar-Aluminium-Schienenzubehör geeignet?

A: So ziemlich jedes Dach, das Sie haben – Ziegel, Metall, flaches Betondach, sogar Bodenbefestigungen. Der Schlüssel ist derHaken. Wir haben eine Reihe verschiedener Hakendesigns, die jeweils auf einen bestimmten Dachtyp zugeschnitten sind. Sagen Sie uns einfach, womit Sie arbeiten, und wir zeigen Ihnen das Richtige.

F2: Hat die Schiene eine Standardlänge?

A: Wir haben Standardgrößen auf Lager, damit wir schnell versenden können, aber wir schneiden auch kundenspezifisch zu. Wenn Ihr Dachlayout eine bestimmte Schienenlänge erfordert – beispielsweise um zwischen Hindernissen zu passen oder eine schwierige Spannweite zu bewältigen – teilen Sie uns einfach die Maße mit. Kein zusätzlicher Aufwand, wir sorgen dafür, dass es funktioniert.

F3: Wie viel kostet der Versand und wie lange dauert er?

A: Es hängt davon ab, wie viele Einheiten Sie bestellen, ob Sie eine Sonderanfertigung wünschen und natürlich, wohin die Lieferung gehen soll. Bei Standardbestellungen versenden wir normalerweise innerhalb von 20–25 Werktagen. Wenn es sich um eine Sonderanfertigung handelt, bestätigen wir den Zeitrahmen, sobald wir uns auf das Design geeinigt haben. Senden Sie uns eine Nachricht mit Ihrer Bestell- und Lieferadresse und wir unterbreiten Ihnen ein echtes Angebot.
