Endklemmen

DerEndklemmen vonReiher SolarWie der mittlere Druckblock muss er mit der Dicke des Komponentenrahmens (normalerweise 30–40 mm) kompatibel seinMaßgeschneidertNach verschiedenen technischen Lösungen besteht es aus eloxiertem Aluminiumlegierungsmaterial, um Korrosion am Komponentenrahmen zu vermeiden und gleichzeitig eine isolierende Rolle zu spielen.

Hauptmerkmale

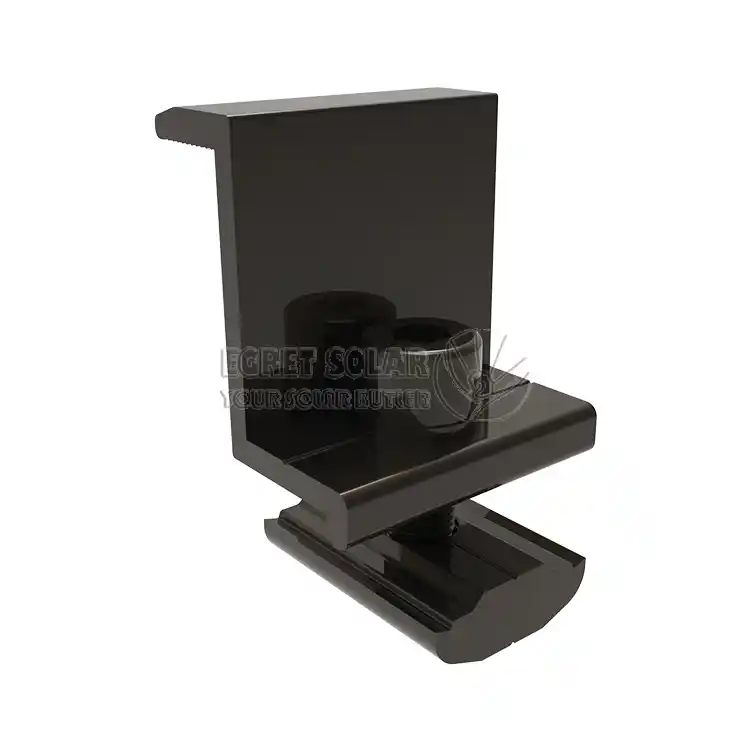

Endklemme Solarfixiert den Rahmen des äußersten Bauteils jeder Reihe am Ende der Schiene und verhindert so ein Abrutschen. Gleichzeitig trägt das Drücken der Kanten der Komponenten dazu bei, das Eindringen von Wind, Regen und Staub von den Seiten zu reduzieren. Es befindet sich am Rand des Arrays und trägt direkt die stärkste Windhebekraft (Aufwärtszugkraft) und Windsogkraft. Es ist ein wichtiger krafttragender Punkt in der windbeständigen Konstruktion und muss über eine ausreichende mechanische Festigkeit verfügen.

Der Unterschied zwischen Solarklemme

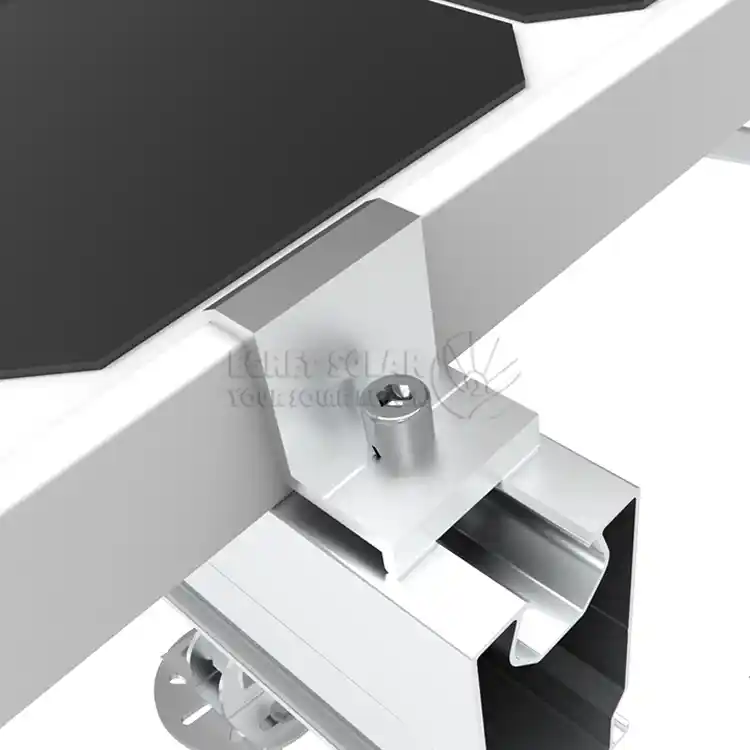

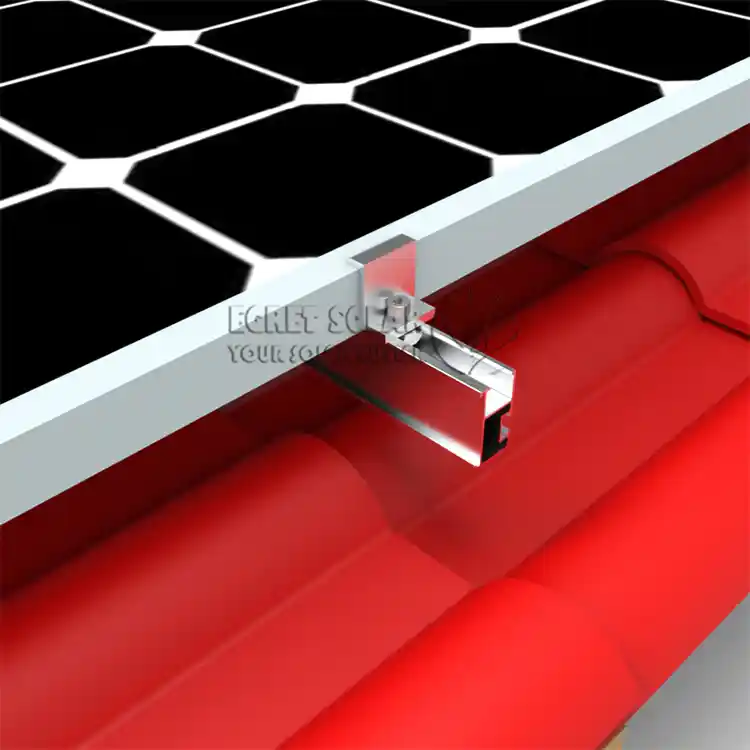

Die Einbaulage desEndklemme für Solarmodulebefindet sich am Anfang und am Ende des Arrays und nur der äußere Rahmen eines Moduls ist fixiert. Seine Kernkraft trägt hauptsächlich die stärkste Kantenwindlast von einer Seite des Moduls und spielt gleichzeitig die Rolle der Endfixierung, widersteht extremem Winddruck und dichtet die Kante ab. Das Erscheinungsbild ist in der Regel einseitig geschlossen oder mit einer Endabdeckung versehen.

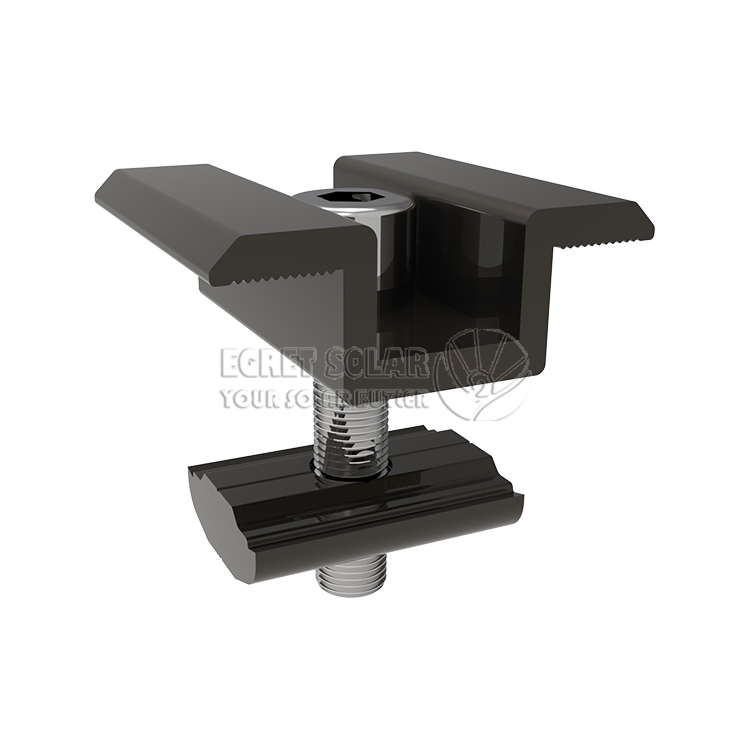

Die Mittelklemme wird in der Mitte des Arrays installiert und klemmt gleichzeitig die Innenrahmen zweier benachbarter Komponenten, wobei sie die von den beiden benachbarten Komponenten übertragene Kraft aufnimmt. Es widersteht hauptsächlich der Auftriebskraft des Aufwinds. Beide Enden der Mittelklemme sind offen und dienen zum Halten des Panels.

Designprinzipien

Das Design des Produkts löst die wichtigsten Probleme, die in der praktischen Technik häufig auftreten. Der herkömmliche Enddruckblock neigt beim Anziehen zu Drehungen und VerschiebungenReiher SolarEntwürfe derEndklemmen für die SolarpanelmontageDie entworfene, entwickelte und hergestellte dreiwinkelige Lagerfläche wandelt die durch die Befestigung erzeugte Rotationskraft über eine einzigartige Kontaktfläche in eine vertikale, nach unten gerichtete Verriegelungskraft um, wodurch dieses Problem grundlegend gelöst und die Installation stabiler wird. Das T-Bolzen-Design mit rutschfesten Zähnen. Die Bolzen können zur Fixierung in den Nuten der Führungsschiene festgeklemmt werden, was eine Einhandbedienung ermöglicht und den Installationskomfort erheblich erhöht.

Die Leute fragen auch

F: Warum muss es von derselben Marke oder kompatiblen Serie stammen wie die Führungsschienen und Komponenten? Können sie beliebig verwendet werden?

A: Es wird nicht empfohlen, sie zu mischen. Aufgrund mechanischer Nichtübereinstimmung sind die Nutbreite und die Formtoleranz von Profilen (Führungsschienen) verschiedener Marken unterschiedlich. DerEndklemmen für Solarmodule

oder der T-Bolzen ist möglicherweise nicht richtig eingesetzt oder verriegelt, was zu einer instabilen Installation führt.

F: Während der Installation drehen sich die Schrauben ständig und lassen sich nicht festziehen. Was soll ich tun?

A: Die Ursache könnte eine falsche Installationsreihenfolge oder falsche Werkzeuge sein. Stellen Sie zunächst sicher, dass der Schraubenkopf richtig in die Nut der Führungsschiene eingesetzt ist. Zweitens muss ein Drehmomentschlüssel verwendet werden und das Anziehen sollte gemäß dem im Produkthandbuch angegebenen Drehmomentwert erfolgen (normalerweise im Bereich von 16 bis 20 Newtonmetern). Ziehen Sie es zunächst von Hand an und ziehen Sie es dann abschließend mit einem Drehmomentschlüssel fest.

F: Welche besonderen Anforderungen gelten bei der Materialauswahl für Produkte in schneereichen und kalten Regionen?

A: Es wird empfohlen, als Hauptmaterial eine Aluminiumlegierung zu verwenden. Die Oberfläche wird mit eloxierter Oxidation behandelt, um eine gute Schutzschicht zu bilden und Korrosion zu verhindern.
