Solar-Dreiecksverbindung aus Kohlenstoffstahl

Hohe Festigkeit, optimierte PV-Projektinstallation und starke Universalität.

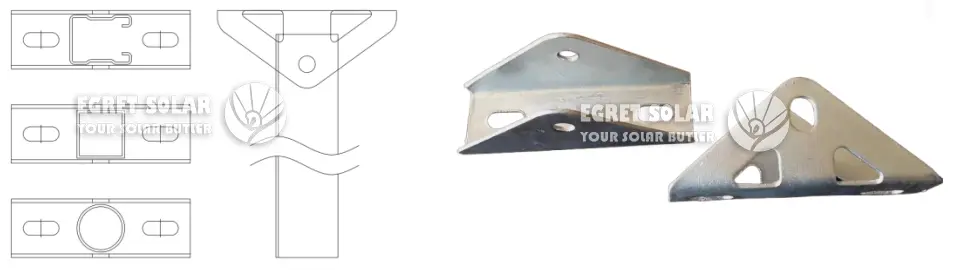

Die von Egret Solar selbst entwickelte Verbindung wird durch Stanzen und Biegen von Platten aus Q235B-Material hergestellt, und die Streckgrenze der dreieckigen Verbindung für die Solar-Bodenmontage beträgt 235 MPa. Der mittlere Teil der Verbindung ist eine rechteckige Aussparung, die mit gängigen Profilen wie C-Profilstahl, U-Profilstahl, Vierkantrohren und Rundrohren ausgestattet werden kann. Die Breite kann entsprechend den tatsächlichen Projektanforderungen angepasst werden.

Ausgehöhltes Design mit Mehrlochverstellung:

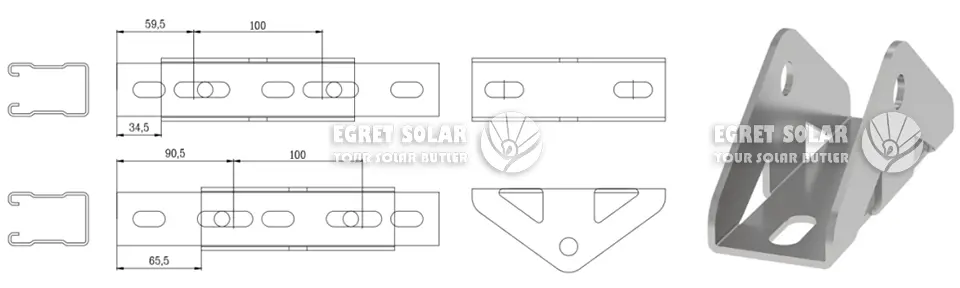

Die beiden Seiten der Verbindung sind ausgehöhlt, wodurch der Luvbereich der PV-Stütze in seitlicher Richtung verringert wird. Die Unterseite des PV-Dreiecksgelenkverbinders ist mit Langlöchern versehen, die eine Vor- und Rückverstellung am Längsträger von 30 mm ermöglichen. Dies löst das Problem ungleichmäßiger Winkel von Photovoltaikstützen, die durch unebene Straßenoberflächen verursacht werden, und reduziert Störungen bei der Installation.

Vorteile und Merkmale dieses Solar-Dreiecksverbinders:

1. Korrosionsbeständigkeit: Diese Dreiecksverbindung besteht aus Q235B-Material mit feuerverzinkter Oberflächenbehandlung. Die Dicke der Zinkschicht auf der Oberfläche erreicht 65 μm, wodurch in der C3-Umgebung eine Korrosionsschutzwirkung von 20 bis 30 Jahren erzielt wird.

2. Leicht: Ausgehöhltes Design zur Gewichtsreduzierung.

3. Hohe Festigkeit und hohe Belastbarkeit: Die strukturelle Festigkeit kann durch Materialaustausch und Erhöhung der Dicke erhöht werden.

4. Einfache Installation: Es kann paarweise miteinander verbunden werden, wodurch der Stauraum um 40 % reduziert wird. Aufgrund seiner geringen Größe und seines geringen Gewichts ist es bequem zu transportieren.

FAQ

F: Wie wählt man eine geeignete Solar-Dreiecksverbindung aus Kohlenstoffstahl aus?

A: Wir wählen die entsprechende Verbindung entsprechend den Wind- und Schneebedingungen des Projekts und den verwendeten Hauptprofilen aus oder passen sie an.

F: Können das Material und die Korrosionsschutzleistung der Verbindung verbessert werden?

A: Die verzinkte Beschichtung kann verdickt werden oder es können Platten aus SUS350-Material für die Verarbeitung verwendet werden.

F: Wie lange dauern die Transportkosten und die Lieferzeit?

A: Die Transportkosten werden entsprechend den tatsächlichen Hafenbedingungen und dem Einkaufsvolumen berechnet. Die Produktionszeit beträgt 15 Werktage und der Versand der Ware erfolgt nach dem nächstgelegenen Versandplan.
